IMPRESORA EPSON LX 810 MATRIZ DE PUNTO

Es una impresora de matriz de punto que tiene una capacidad de 3.000.000 de caracteres.

A continuación se hace un paso a paso de como ensamblar,desensamblar y realizar mantenimiento preventivo a este periférico del computador:



NORMAS DE SEGURIDAD PARA REALIZAR MANTENIMIENTO PREVENTIVO A LA IMPRESORA

1. Despojarse de manillas, anillos, relojes o algún otro elemento que pueda generar algún corto.

2. Las mujeres deben tener el cabello recogido para que no halla riesgo de estática.

3. Tener ropa cómoda y adecuada como zapatos con suela de goma y prendas que no sean conductoras de electricidad.

4. Mantener las herramientas de trabajo organizadas de forma que sean fáciles de ubicar y que no obstruyan el mantenimiento de la impresora.


HERRAMIENTAS PARA EL MANTENIMIENTO DE IMPRESORAS
1. Destornilladores de pala y estrella
2. Cinta
3. Balletilla libre de pelusa
4. Limpiador Espumoso
5. Limpia contactos
6. Aire comprimido

7. Mesa cómoda en donde realizar el mantenimiento de la impresora





DESENSAMBLE DE LA IMPRESORA EPSON LX 810

1. Verificar el funcionamiento de la impresora

2. Apagar la impresora

3. Desconectar el cable de poder y el cable cetronix

4. Retirar la cubierta de la impresora separándola con mucho cuidado de los extremos ya que está sujeta a unas muescas.


5. Procedemos a quitar la cinta que se encuentra en el interior halando hacia arriba para separarla de unos pasadores en donde está sujeta.

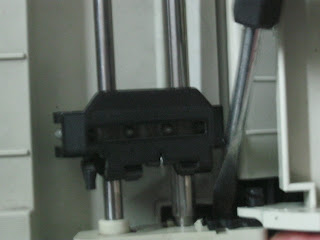

6. A continuación vamos a retirar el cabezal de impresión, separándolo primero de los seguros que tiene en cada lado y desconectándolo del bus de datos.

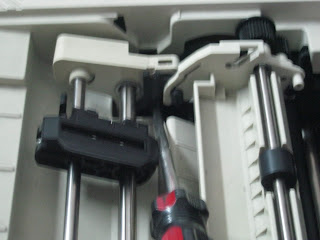

7. Posteriormente sacamos el tractor de modulación abriendo un poco las pestañas que están sujetas a él con un destornillador , y halando hacia arriba.







8. Después retiramos los rodillos de presión haciendo palanca con un destornillador de pala y sacándola hacia arriba.







9. Para retirar la carcasa damos vuelta a la impresora de forma que podamos ver la parte posterior de la impresora y con un destornillador de pala, hacemos palanca y con mucho cuidado y despacio vamos retirando la carcasa, pero no con demasiada fuerza ya que antes de retirarla debemos desconectar otro cable de datos que esta corresponde a los botones del menú de la impresora.

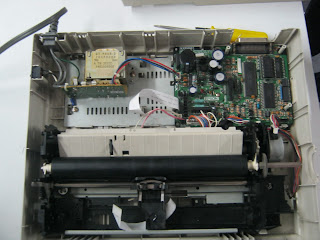

10. Luego de haber retirado la carcasa de la impresora vamos a desconectar los cables de alimentación que están en la placa de la impresora.

11. También desconectamos el bus de datos




12. Con el destornillador de estrella retiramos los tres tornillos de la placa y con mucho cuidado extraemos está placa.

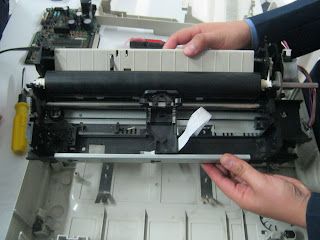

13. Procedemos ahora a retirar el rodillo de la impresora abriendo las pestañas que lo tienen sujeto, y luego lo sacamos hacia arriba con mucho cuidado.



14. Por último queda la fuente de poder la cual no se puede sacar debido a que esta sujeta a la carcasa y no es posible su extracción.




LIMPIEZA DE LA IMPRESORA EPSON LX 810

Vamos a tomar el limpiador espumoso y la balletilla libre de pelusa para limpiar la carcasa de la impresora, teniendo en cuenta que el espumoso se aplica primero en la balletilla y no en la carcasa.


Continuamos con la parte interna de la impresora tanto por dentro como por fuera, luego limpiamos el rodillo, el tractor de modulación y los rodillos de presión de la misma forma que limpiamos la carcasa.





El cabezal se limpia con una brocha con mucho cuidado para que las agujas no se vayan a dañar, y la placa se limpia con aire comprimido al igual que la fuente.
